无锡同方人工环境有限公司

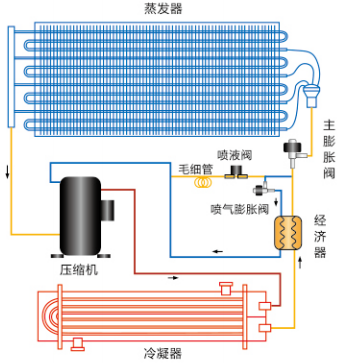

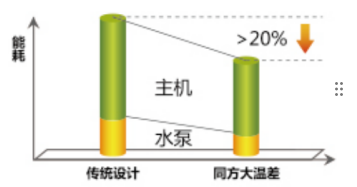

无锡同方人工环境有限公司是同方股份智慧节能产业本部旗下专业从事清洁能源供热制冷及中央空调产品研发生产、销售服务、技术咨询、工程建设、投资运营的综合类科技型企业。母公司前身为中国工程院院士、清华大学博士生导师江亿教授及同事于1988年创办的清华人工环境公司，总资产636亿元，是我国最早从事热泵空调和清洁采暖的企业，并在1993年研制了我国第一台空气源热泵模块机组。 发展历程 1993年，研制我国第一台空气源热泵模块机组。 1996年，突破冬季制热的极限工况，成功研制首台-8℃环温下高效稳定制热的空气源热泵。 2002年，成功研制世界首台-22℃环温时制热的空气源热泵，并申请了中国和美国发明专利，国家科技部鉴定为国际领先水平。 2008年，负责起草风冷模块国家标准《商业或工业用及类似用途低环境温度空气源热泵（冷水）机组》图集。 2010年，作为第一起草单位负责我国低环温空气源热泵的国家标准GB/T25127的编写。 2012年，世界首批地板辐射和暖气片采暖专用型空气源热泵成功应用于北京司马台新村。 2016年，空气源热泵木材烘干机组、防腐型空气源热泵在无锡基地诞生。 2017年，行业首推全变频空气源热泵模块机组、大涡漩模块机组。 2019年，研制空气源热泵蓝藻烘干机组、煤矿用空气源热泵直膨机组。 荣誉与专利 核心技术 同方空气源热泵供热机组不同于传统的风冷热泵模块机，该产品不需要考虑夏季制冷，是专门针对冬季供热工况而研发的全新产品。机组的压缩机、翅片换热器、壳管式冷凝器、节流阀等主要部件都围绕整体制热性能提升进行了大量的设计和选型，分为地板辐射采暖专用型、暖气片采暖专用型以及耦合采暖型，具有制热速度快、效果好、运行费用低、噪音低、寿命长等显著特点。 1、“大温差、小流量”设计 风冷模块的供回水温差为5℃，若末端采用地暖或暖气片，则流量不匹配，导致采暖效果差而运行费用高。同方供热专用机组采用了“大温差、小流量”的设计理念，通过增加换热器面积、多流程设计等多项强化传热技术，采用T-P型电子膨胀阀、优化控制系统等独有专利技术，在确保制热效果和运行可靠的前提下，实现大温差供热，与采暖末端相匹配，不仅大幅度降低采暖管网的初投资、降低水泵的流量和耗功，而且确保了采暖效果，降低运行费用 2、独有双效增焓压缩技术 针对低环境温下需要机组出高温采暖热水的情况，目前市场上主要采用补气增焓或喷液增焓这两种技术，但补气增焓技术在低环温下制热能效高却无法解决高温出水的难题，而喷液增焓在此工况下出水温度高但能效比却较低。同方强热型机组采用独有的双效增焓压缩技术，融合了补气增焓或喷液增焓这两种技术的优势，兼顾了低环温供热的高水温和高能效。机组可在最低环境温度-30℃下高效制热，最高出水温度可达65℃。 3、基于IPLV的节能设计 传统空气源热泵机组是基于标准工况和极限工况下的可靠性和高难度的设计理念，而实际运行时，处于这两种工况的时间很短，运行能耗高。同方是基于全新的IPLV（Integrated Part Load Value）设计理念，根据我国的气候特点，将冬季实际运行中的工况作为主要设计工况，并考虑4个典型负荷点的性能，综合部分负荷性能系数提高20.5%，运行更节能。 4、氟侧风侧同步均流技术 同方在业内率先发明“氟侧风侧同步匀流技术”。通过数值模拟对翅片换热器的铜管流程进行了大量的优化，增加了有效换热面积，强化了传热。另一方面，对膨胀阀后的分液管路进行设计优化，增强氟侧分配的均匀性。同时全面优化了换热器的结构尺寸，包括高度、倾斜角、排数、顶间距等，提高底部风速，改善风侧风速不均匀性。通过这些措施，使风换整体的均匀性得到很大提高，增加了传热效率，同时翅片结霜均匀，避免了制热工况的底部回液隐患。 5、多重抑霜增效技术 空气源热泵机组冬季制热运行时，翅片换热器的表面会结霜，空气中的水蒸气由气态变成固态时会释放大量的潜热，强化了传热。若翅片结霜较多，则增加了传热的热阻且阻碍了空气流动，反而降低了吸热量。同方通过优化翅片间距和波纹曲度、调整风换结构、提高迎面风度等措施，使翅片换热器最大限度处于微霜状态，不仅增强了制热效果，而且减少了化霜能耗。 6、过冷抑冰增效技术 在寒冷地区，常规空气源热泵冬季制热时易出现爬冰现场，即机组翅片换热器的底部容易结冰，且冰会由底部向上部增长。这是由于除霜结束后，换热器的底部翅片间残留水，重新制热后该水结冰，阻碍下次除霜水排出，使得结冰现象不断加剧。同方全球首创“过冷抑冰增效技术”，并申报了发明专利，该技术利用冷凝器至节流阀之间热媒余热进行除冰，并利用冰的冷量对制冷剂过冷，加大了冷媒与室外空气的温差，不仅杜绝了换热器底部结冰的现象，而且提高了从环境空气的取热量，增加主机的制热量，提高制热效率。 7、动态智能除霜技术 同方专注空气源热泵近30年，拥有适合中国气候特点且世界领先的“四重五维六区”的实时追踪除霜技术。该技术以环境温度、翅片温度、传热温差、温度变化率、运行时间等为基础控制参数，采用高精度压力传感器和先进的TTP除霜方法，使得除霜时做到“及时进入、及时退出、有霜必除、除霜必净”的智能化，除霜时间只有国家标准的1/5。 8、多重降噪设计 普通空气源热泵机组噪音大，用于小区供热时，居民投诉很多。机组的噪音主要来源于压缩机和风机，须在产品设计时从源头上进行处理，以降低工程实施后噪音处理的难度和费用。同方依据国家级噪音实验室进行频谱分析，结合现代化的三维仿真技术，对整体结构和管路部件进行降噪、减震设计，并重点控制噪声源。首先，采用低噪音型压缩机，并安装专用隔音罩，以及采用加厚热镀锌钣金对机组下部空间进行隔音，并在钣金内壁粘贴消音棉。再次，根据空气动力学和计算机数值模拟，优化了风机扇叶和风圈，并采用低噪音电机和反振颤风机，进一步降低机组的噪音。 9、领先的自控技术 同方是空气源热泵采暖技术的发明者，拥有近30年的技术探索和实践经验，不断升级和优化控制策略。能够很好地解决：各压缩机均衡运行、低转速时回油、压缩机防液击、化霜不停机、超大温差供热、大压缩比运行、综合防冻、断电记忆等难题，做到“有分寸、知进退、不娇气、不逞强”的智能化控制，能够延长机组的寿命以及降低维护费用。 10、“同方云”节能服务平台 “同方云”节能服务平台是一个集项目在线监测、远程诊断、节能管理、维护服务为一体的综合系统服务平台。远程监控模块通过GPRS、Internet等多种通信方式将机组运行数据上传至云端服务器，用户可通过电脑或手机查看相关参数，且具有在线监测、远程控制、温度设置、参数修改、故障处理、服务管理、节能运行等功能，能够较大幅度降低运行费用，确保采暖效果。 核心部件 1、全封闭高效涡旋压缩机 国际知名品牌全封闭涡旋式R410A型高效压缩机，配置ASTP排气热保护装置，有效避免压缩机烧坏。采用轴向和径向的双向柔性设计，冷媒泄漏率低，容积效率高。浮动密封专利设计，不易磨损，均匀压力作用于涡旋盘顶部，优化顶部负载，有利于平衡压力。此外，通过低压腔结构设计，电机和曲轴处于低温区域，冷却效果好，压缩机寿命长。 2、新型环保冷媒 采用新型环保冷媒R410A，不含任何破坏臭氧层的物质，其ODP值为零，安全环保，是R22公认的中长期替代产品。R410A制冷性能比R22显著提高，热力效率更优越，有利于提高机组的整体性能，制冷效果更好，运行费用更低。R410A容积制冷量大，阻力系数低，可采用更紧凑的系统设计方案，减小了设备的占地面积。 3、强化传热型翅片换热器 翅片换热器采用V字型设计，优化倾斜了角度，有利于空气流通和融霜水排除。通过逆流多排管设计，增加空气与翅片的流通时间，提高换热量。采用专利型内螺纹瘦高齿高效铜管，齿顶角27℃，齿高0.25mm，传热效率较常规内螺纹管高12%以上。采用亲水铝箔型波纹翅片，增加了空气的扰动，优化了翅片间距，具有传热效率高，风阻小等优点。 4、高精度电子膨胀阀 采用知名品牌的500级高精度电子膨胀阀，结合同方的独有智能控制技术，以系统过热度，排气温度，蒸发温度等系统关键参数为目标进行开度调节，响应速度快，精确度高，安全性好。使机组在快速稳定发挥最优制冷和制热能力的同时，保持最优化的能效水平，并保持最佳的安全性，排气不过热，也杜绝压缩机液击隐患。 5、高效壳管式换热器 采用最新一代内螺纹强化传热型壳管式换热器，优化了分液头结构，使制冷剂流动更均匀，提高了换热面积的利用率；并将流程优化为4流程，分路减半，更适合R410A的传热性能；折流板为航空材质，避免水流速高时夹坏铜管；将传统涨接密封工艺改为焊接，高压下不会出现内漏，防冻性能优异，整体提高壳管换热器的使用寿命。 6、高性能风机 采用知名品牌的高效低噪型轴流风机，配置最新一代大叶轮风扇，采用全防锈铝合金材质,双束加强筋以及锯齿尾缘设计，降噪增效，音质更柔和。风机电机采用全封闭三相电机，内置过热保护装置，铝质机壳，防尘防水等级为IP55，电机绝缘等级为F级。风机运行平稳、噪音低、能耗低、寿命长。
